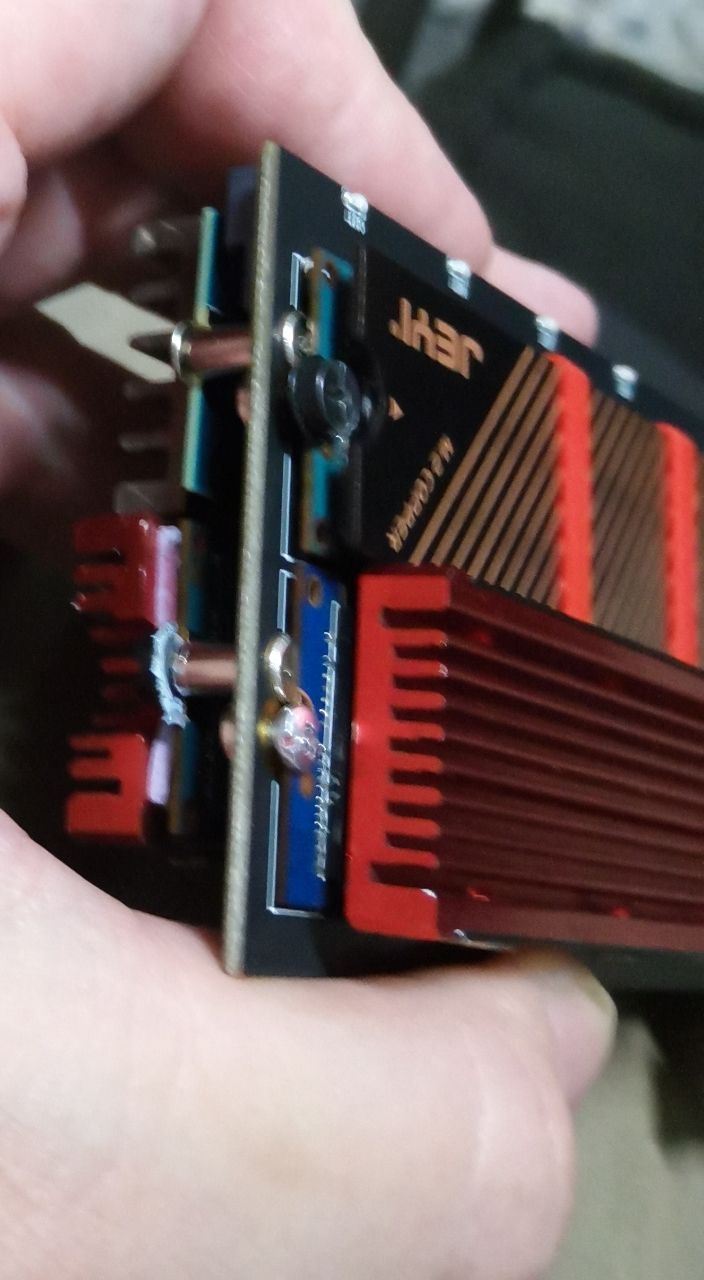

好讀: https://webptt.com/m.aspx?n=bbs/PC_Shopping/M.1786720009.A.15E.html 就是AM5 B650主機板的那顆晶片組 B650/PROM21擴充卡由來能講落落長所以尾段再補充 (PROM21是晶片代號) ============== B650在AM5主板當南橋被嫌到爆，淪落到得和Intel最低階H810相比 (所以在X670/E/X870E還搞串聯橋設計) 但被挖掘出獨立使用的潛力才發現是擴充專武 下游8條PCIe 4.0、4條SATA 6Gbps(或PCIe 3.0)、USB 20G/10G/5G/480M 搭配可彈性分配的組合(粗黑框) https://imgpoi.com/i/OO1TZB.png 不限主板、免拆分... 最多可擴充4條NVMe SSD，4顆SATA和各式高低速USB 也就是【要你命3000!!】 這張卡由樂擴出品，表示從AMD那搞的全新B650晶片 首發優惠約新台幣2500(號稱成本價，沒優惠則+100RMB) 購買需和客服聊聊並附上b站粉絲證明，釋出量為30-40pcs/天 https://imgpoi.com/i/OOC2TE.png 身為愛搞怪給西的我自然要請哥們幫搞一張來玩 https://i.postimg.cc/ZYpPwjP4/11-231821-E.jpg 贈送2片SSD散熱片+墊片以外就必要的那些 不過M.2位置設計不良，太過靠近造成有SSD散熱片就一定會卡到 請在單面裝1條有散熱片的SSD即可，樂擴小編表示會再做改良 https://i.postimg.cc/y6chLnm5/11-232015-E.jpg SATA+M.2 NVMe+USB 還不是把USB用光的完全體，但最快的20G+10G有牽出來就夠了 https://i.postimg.cc/dQrR5nRv/11-232213-E.jpg 背面 https://i.postimg.cc/dQrR5nRF/11-232330-E.jpg ASM1543 USB-C CC晶片 PCIe 6Pin供電給整張卡強化供電，但沒插也是可以動，推薦插滿的高壓環境可加 https://i.postimg.cc/yYKmt9nJ/11-232439-E.jpg M.2接口的頻寬，只要知道插後面就會自動改為x2就好 https://i.postimg.cc/5NmBV0kC/11-232502-E.jpg 掀開散熱片後發現用導熱墊片做緩衝，中間die再塗導熱膏 https://i.postimg.cc/wTkXpvbJ/13-211711-E.jpg 25VQ16ATIG用於儲存設定韌體，也是獨立運作的關鍵 https://i.postimg.cc/3JZXTRbt/13-211737-E.jpg 是真的有AMD logo那顆B650喔!! 小小一顆卻有著無限潛能 只是發熱量意外的高，樂擴一開始還用較小的散熱片，後面改用大的 https://i.postimg.cc/cL4Q4SVh/13-213822-E.jpg 裝上X870E AORUS PRO X3D ICE後搖身變成三仙橋XD CPU->PROM21->PROM21->PROM21(擴充卡) (存取時會亮起藍色LED燈) https://i.postimg.cc/pXBfHT1d/12-235455-E.jpg 鎖上3+1條M.2設備做測試 2條PCIe 4.0 SSD+1條 PCIe 3.0 SSD+1條JMB582(轉2 SATA) https://i.postimg.cc/CxLjLgWJ/hwinfo-E.png M.2全插的時候都跑在x2頻寬，T500僅能跑到4000~3000MB/s https://imgpoi.com/i/OOC6GD.png 改成正面2條SSD就能跑x4性能 https://imgpoi.com/i/OOCJF2.png *不知道是hwinfo還是主板問題 多的那顆PROM21在我的主板上似乎會取代1號晶片組的溫度 (判斷溫度高達70多度那顆就是B650) 創見CM10G外接盒可跑滿速(沒20G外接盒請見諒) https://imgpoi.com/i/OOC7TG.png 我最想玩的是拿來搞虛擬化 由於PCIe是萬用的，這裡示範Intel平台也能裝 11年前的X10SDV馬上升級成支援20G/10G USB等規格 https://i.postimg.cc/fTvcNLgV/13-004515-E.jpg 真的得提豎立的USB不是好設計，容易卡機殼擋板結構 但改橫放的又很佔空間 lspci一整串的設備都是掛在這張卡 https://imgpoi.com/i/OOCLD5.png 拓樸(靠下面那串) https://imgpoi.com/i/OOCHZV.png SATA控制器的特性 https://imgpoi.com/i/OOCFSM.png 不須使用ACS Override也可拆分下游設備的IOMMU Group 這是伺服器主機板本身支援度好，不保證其它種主板的情況 (在X670/E/870E的板子上串的第2個橋就無法拆分了) https://imgpoi.com/i/OOCI39.png 個別PCIe設備能夠直通VM，無限直逼原生性能 這裡測試的是USB控制器和SSD直通的性能 https://imgpoi.com/i/OOM9R9.png USB性能OK https://imgpoi.com/i/OOCM3B.png SSD性能也OK https://imgpoi.com/i/OOM5DG.png 須注意SSD顯示PCIe 4.0但實際只能跑到PCIe 3.0的速度(被上游限制) 可能與B650本身就是root port有關? 備註說故事: AMD近代晶片組除了X570以外都是由祥碩操刀 祥碩是擁有一堆IP core(矽智財)的fabless廠商 拿PCIe交換器(俗稱PLX)+自有IP黏起來當晶片組省錢省時 華擎曾利用兩顆B650=X670做出「能擴充的B650主板」 此妖法插上專用B650 PCIe擴充卡+特規針腳就能升級了 可惜僅停留於媒體概念展示，市售主板也沒加升級用的特規針腳 而中國極客Wesd看到妖法後便有研究PROM21的念頭 但完成硬體設計後才發現I/O都不能動 原理是當南橋時讓CPU餵主板BIOS即可，獨立運作就沒辦法這樣 剛好祥碩保留一組外接韌體的訊號 之後某網友協助破解韌體後便完成B650擴充卡這個創新玩法 讓B650不須和AMD CPU綁定，甚至Intel主板也能用 近期消息是連AM4的B550韌體也被破解，同樣也有做成擴充卡的玩法 讓低階主機板也能享受高階主板的I/O擴充性 至於X570受限於cIOD複用設計 破解有難度不然四組PCIe 4.0 x4爆幹強 那Intel呢? DMI與CPU深度綁定奠定可能性為0 硬體層能開源，但韌體有版權問題就僅在鹹魚等小眾DIY渠道流通 之後樂擴要到AMD授權(細節未知)後也就成為量產品了 近期精粵和佳翼也都有B650的產品規劃 話說黏IP這方面螃蟹(瑞昱)也不輸人，因為螃蟹涉足領域比祥碩還廣 日前也推出整合USB、SATA和2.5GbE做出的單晶片RTL9151AS 連網路卡都有，根本只差音效卡! 樂擴也打算拿螃蟹那顆做「小南橋」，對應到「大南橋」 到時候出了我也會搞一張來玩 https://www.bilibili.com/video/BV1uY516EENb 至於標題出自「國產凌凌漆」這部片某個頭殼壞去的發明家 他發明出用「西瓜刀、鐵鍊、火藥...」等10種武器(實際8種)綁起來的終極武器 曾經也有廠商出這種單卡多用產品，便被T客邦報導為「要你命3000」 那時還得用PCIe交換器+個別晶片 現在1顆晶片就能達到以前要好幾顆晶片才能達到的功能 不過目前看起來螃蟹RTL9151AS更像是要你命3000 B650勝在下游有PCIe可以隨便接，甚至M.2也能插10GbE網卡 螃蟹則是沒有下游PCIe可以做成M.2 至於這張卡我推不推? 現階段僅推薦給你知道買了能幹嘛的用戶 SSD漲價沒東西能插就不用講，感覺還有些能打磨的點 第一自然是M.2位置太密，第二是SATA接口需改良(改SFF整合接口) 第三是擋板USB布局，看要不要USB-C+橫放USB-A各一 剩的做針腳讓用戶牽出來給機殼 樂擴表示目前會再出能自己改裝客製的版本 預計會有10G網卡模組，就看有沒有順手改良這些問題 -- 姊姊 姊姊 我們好像變成簽名檔了 雷姆 雷姆 好像真的是這麼一回事呢 --

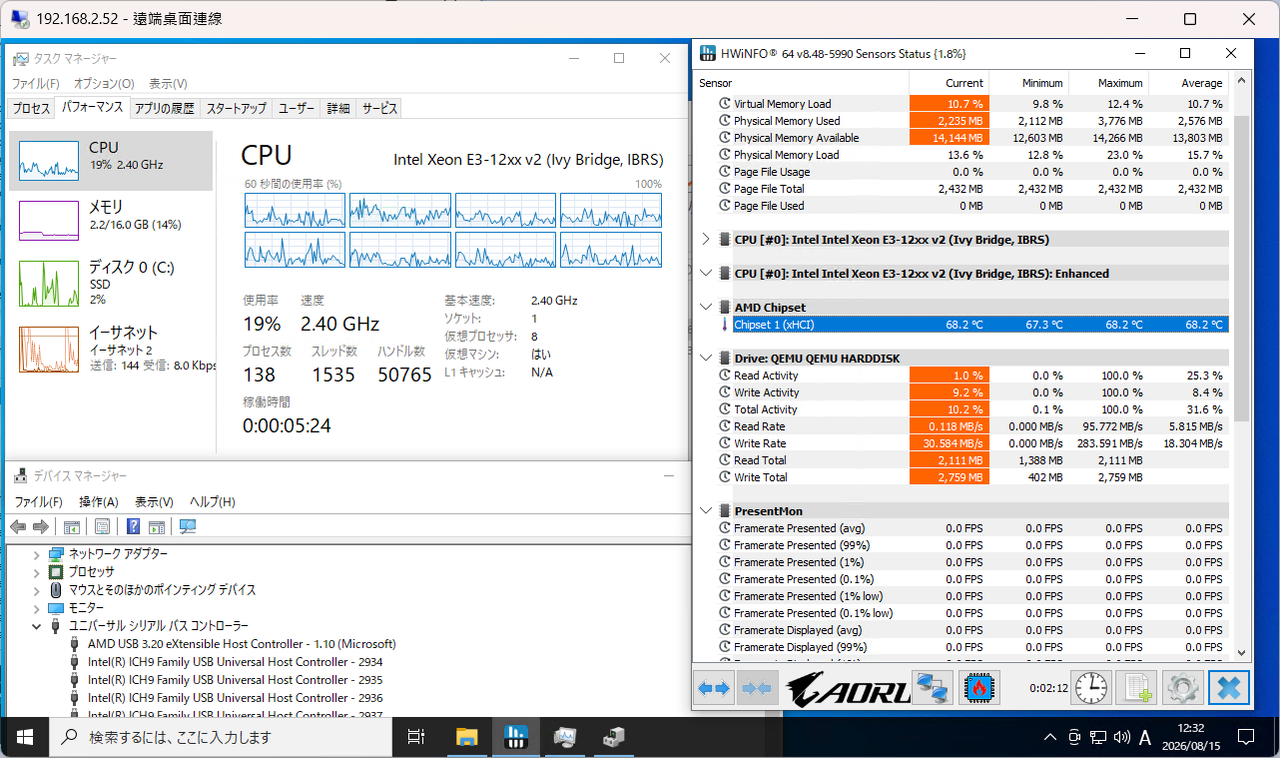

※ 發信站: 批踢踢實業坊(ptt.cc), 來自: 111.242.88.112 (臺灣) ※ 文章網址: https://webptt.com/m.aspx?n=bbs/PC_Shopping/M.1786720009.A.15E.html 真的可惜，原版是在去年年底公開的 我只能說法克AI MIT後繞了一圈又回來台灣 個人認為單純是市場太小，妖擎不想做而已 在USB3.0和SATA 6Gbps過度時代也有板廠推出U3S6擴充卡，PLX+U3晶片+S6晶片 主打舊主機也能輕鬆升級高速I/O 其實也不太確定到底NDA有授權什麼，至少能確定全新晶片是從AMD那搞的 超適合 請多做一點吧，我什麼都會接受的 所以我覺得樂擴這個布局還不夠周全 這卡是PCIe所以應該可上 買櫝還珠XD 可能是給整張卡供電才會靠那麼近 重組回去改PTM7950，查了下資料PROM21溫度回報是USB控制器提供的 把USB控制器直通Windows VM後用hwinfo看溫度68度C上下 用ASPM應該可以再壓一些溫度 https://i.postimg.cc/kM2sVsJK/VMtemp.png https://i.postimg.cc/2S9Bvxbk/combin.png ※ 編輯: Cubelia (111.242.92.90 臺灣), 08/15/2026 18:48:43
