作者noeyebrow (没眉毛)
看板Electronics
标题[问题] 关於桥整後的薄膜电容规格
时间Mon Oct 14 11:24:38 2019
大家好，
power业界似乎有个不成文规范，
就是桥整前元件规格看AC，桥整後元件规格看DC。
主管这麽说，同事这麽说，代理商也这麽说。
但实际上桥整後方到PFC之前的电压其实是将市电负压转正後的麦当劳波，
如果市电频率为60Hz，那这个麦当劳波频率就是120Hz。
如果市电电压为264VAC(Vrms)，那这个麦当劳波电压也会是264VAC(Vrms)。

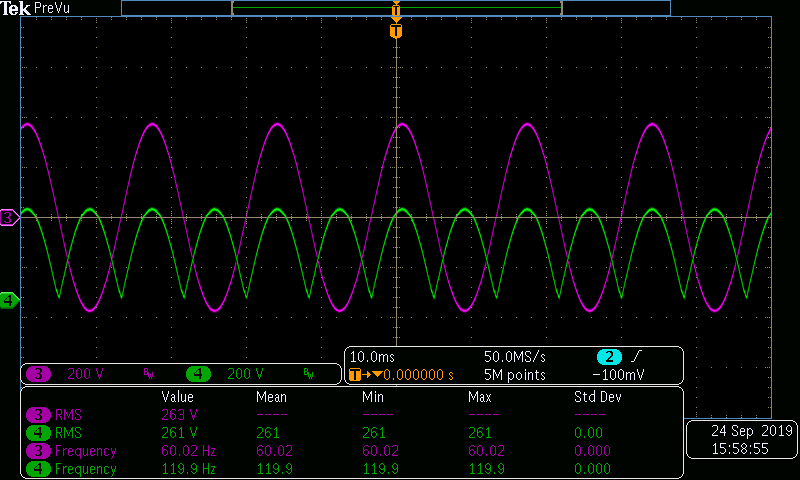

如下图所示：
https://upload.cc/i1/2019/10/14/Ky4CBX.png
所以，放在桥整後方的薄膜电容的耐压规格(通常是用金属聚丙烯)，
理当是看它的VAC规格对吧？
但依照我最一开始说的，power业界的不成文规定，
这个地方变成是看DC规格，
有人可以告诉我为什麽吗？
--
※ 发信站: 批踢踢实业坊(ptt.cc), 来自: 220.135.231.149 (台湾)
※ 文章网址: https://webptt.com/cn.aspx?n=bbs/Electronics/M.1571023480.A.494.html
※ 编辑: noeyebrow (220.135.231.149 台湾), 10/14/2019 11:26:36
1F：→ hongsiangfu: 电压看DC，电流看AC，ripple电压另外看…应该是这样 10/14 12:44
2F：→ peng978: 耐压看Vmax 电流要看Irms跟ripple current 10/17 19:59
3F：推 yiting428: 耐压我会看峰值 比较保险 10/17 23:19
